全自动影像测量仪
发布人： 发布日期：2016/2/16 点击数：2130次
产品简介：强大的YR-CNC测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。Z轴升降采用大理石柱，可实现Z非接触式精确测量和平面度测量。
没有了|下一个产品
产品说明

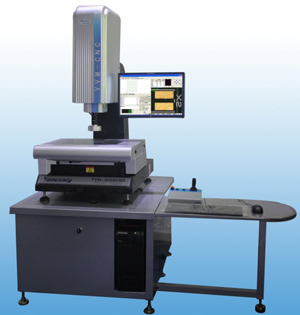

悬臂式经济型全自动影像测量仪
该仪器适用于以二坐标测量为目的一切应用领域。在机械、电子、钟表、塑胶、模具等行业被广泛使用。
仪器特点：
强大的YR-CNC测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。Z轴升降采用大理石柱，可实现Z非接触式精确测量和平面度测量。
规格参数
仪器型号 YVM-3020LCNC YVM-4030LCNC YVM-5040LCNC
量测行程 300*200*220mm（X.Y.Z） 400*300*220mm（X.Y.Z） 500*400*220mm（X.Y.Z）
X.Y.Z最小显示值 0.0005mm
步进电机 国产步进电机
测量软体 YR-CNC
镜头 国产0.7~4.5Xzoom 卡位光学变倍镜头
电脑 品牌电脑
CCD SONY芯片43万像素高清晰彩色CCD
放大倍率 24~156X（可扩展至12~312X）
表面灯源 8区程控光源
轮廓底光 无极连续可调LED光源
量测精度 X.Y Axis：（3+L/75）μm
重复精度 5μm
传动方式 台湾“TBI“滚珠丝杆+国产交叉滚珠导轨
操作方式 程序控制+摇杆
外观尺寸 700*650*950mm 980*750*950mm 1050*800*950mm
仪器重量 330KG 450KG 560KG
选购件 自动变焦镜头
技术参数
暂无相关技术参数
配置清单
暂无相关配置清单
相关资料
暂无相关资料
